Bomba de polpa vertical-submersível de nível industrial

A bomba de polpa submersível vertical industrial pertence a uma-variante de serviço pesado da categoria "bomba submersível" - o motor é instalado no suporte do motor acima da superfície do líquido e o corpo da bomba é suspenso e imerso no tanque através de um eixo longo. Conta apenas com o impulsor centrífugo na parte submersível para realizar trabalhos e bombear a polpa. Sua principal vantagem é "sem vedação do eixo": a seção de imersão do corpo da bomba não possui vedações mecânicas ou caixas de empanque e a pressão média é equilibrada pela própria superfície do líquido. Não existe um ponto de falha comum como vazamento na vedação do eixo em bombas industriais.

Estrutura de transmissão de eixo longo: O eixo da bomba é dividido em eixo superior (na extremidade do motor) e eixo inferior (na extremidade do impulsor submerso). Eles são conectados no meio através de acoplamento central ajustável ou flanges segmentados. Quanto maior a profundidade submersa, mais segmentos haverá.
Sem projeto de vedação do eixo: A seção de imersão submersa é guiada exclusivamente por mancais deslizantes (luvas de borracha ou cobre), lubrificados pelo próprio meio, sem selos mecânicos ou gaxetas - esta é a maior vantagem de manutenção das bombas submersíveis verticais em comparação às bombas submersíveis e bombas horizontais.
Tipo de cabeça da bomba: Tipo voluta. O impulsor está semiaberto ou fechado. O canal de fluxo é alargado para evitar bloqueio. Uma tela de filtro ou um impulsor de agitação podem ser instalados na parte inferior (para evitar sedimentação).
Instalação do motor: O flange do motor é fixado no suporte, e o suporte é fixado na placa pré-embutida ou viga de aço no topo da piscina por meio de chumbadores. O motor possui nível de proteção IP55 e isolamento classe F-.

Bomba de polpa submersível vertical industrial: Este tipo de bomba é mais comumente usado nas seguintes condições de trabalho: "piscina profunda + lama + manutenção frequente necessária":
Processamento mineral e metalurgia: fluxo de fundo de tanques de concentração em plantas de beneficiamento, descarga de lodo de tanques de sedimentação, areia de retorno de moagem e classificação, piscina intermediária de transferência para lamas de lítio, cobre e molibdênio
Energia elétrica e energia: Piscinas de lama de cinzas em usinas de energia, piscinas de lama de gesso para dessulfurização, poços de têmpera de água de escória no fundo de fornos
Lavagem de carvão: Piscinas de polpa de carvão em usinas de lavagem de carvão, descarga de tanques rasos de meios pesados, fluxo inferior de concentradores
Fundição de aço: Piscinas de polpa para descarga de escória em fornos elétricos/altos fornos, piscinas de polpa com anel de turbidez em lingotamento contínuo, poços de incrustação de óxido de ferro na laminação de aço
Proteção ambiental e municipal: Descarga de lodo de tanques de aeração em estações de tratamento de águas residuais, tanques de concentração de lodo, piscinas de coleta de lixiviados de lixo
Materiais de construção e indústria química: piscinas de lama de esmalte em fábricas de cerâmica, piscinas de lama para coleta de poeira em fornos de cimento, piscinas de lama de fosfato

Os três elementos de seleção: ① Profundidade da piscina (determinando a profundidade de submersão do líquido + o número de segmentos do eixo); ② Cabeça de fluxo; ③ Características médias (tamanho de partícula, pH, temperatura).
Seleção da profundidade de submersão: O orifício de sucção do corpo da bomba deve ser inferior ao nível de líquido mais baixo da piscina em 200–300 mm para evitar falhas de sucção; ao mesmo tempo, quanto maior a profundidade de submersão, maior será a deflexão do eixo. Recomenda-se ultrapassar 2,5 m e adicionar um rolamento guia intermediário.
Path for material selection: For erosion as the main factor → A05 high chromium; for corrosion + erosion → SPR rubber lining or A33 duplex steel; for high temperature (>80 graus) → corpo da bomba em aço fundido + camisa de resfriamento + graxa para rolamentos de alta-temperatura.

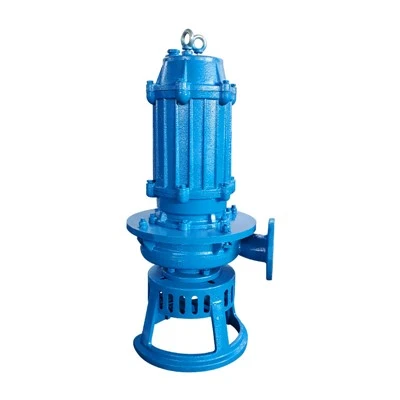

Tomada-de decisão entre bomba de superfície e bomba submersível: se a profundidade da piscina for < 3 m e o meio não for muito espesso → a bomba de superfície (ZJQ) é mais barata; se a profundidade da piscina for> 3 m e for necessária manutenção frequente e a temperatura média for alta → a bomba submersível vertical é mais adequada (o motor está em cima e a manutenção é mais rápida).
Faixa de personalização: Profundidade de submersão estendida, rotação reversa, flanges especiais, motor-à prova de explosão (ExdⅡBT4, adequado para postos de gasolina próximos), tipo de alta-temperatura, eixo duplo (a parte superior pode ser equipada com um agitador).

A CZME é uma fabricante-de classe mundial de soluções de bombeamento de alto-desempenho, atendendo setores como mineração, construção, proteção ambiental e tratamento de água. Somos especializados na produção de bombas de polpa, bombas de dragagem, bombas de dessulfurização, bombas de dragagem marítima e outras bombas industriais projetadas para lidar com polpas sólidas- carregadas, altamente abrasivas e corrosivas. Nossa experiência em gestão de lamas e águas residuais nos torna um parceiro confiável para clientes em todo o mundo.

1. Pergunta: Que informações são necessárias para obter um orçamento e aconselhamento precisos?
Resposta: 1) Que tipo de mineração é essa? É para pedras ou areia?
2) Se for rocha, qual é o tamanho geral das partículas (mm) do minério bruto?
3) Qual a capacidade de processamento (toneladas por hora) que você precisa?
4) Quais são os elementos do minério bruto? Qual é a porcentagem de cada mineral?
P2: Realmente não há manutenção para uma vedação sem eixo?
R: "Sem eixo" significa que a seção de imersão submersa não possui vedações mecânicas ou gaxetas, mas os rolamentos deslizantes da seção inferior do eixo (luva de borracha ou luva de cobre) são componentes- sujeitos ao desgaste. Eles contam com o meio para lubrificação. Se o meio estiver muito sujo ou contiver areia grossa, isso acelerará o desgaste. Recomenda-se verificar a folga do rolamento inferior uma vez a cada 2.000-3.000 horas. Se a folga for muito grande, substitua a luva a tempo. A manutenção regular do acoplamento e das graxeiras do eixo superior ainda precisa ser feita.
Q3: Qual é a profundidade máxima para operação submersa?
R: A profundidade máxima padrão é de 2,5 m e as opções personalizadas podem chegar a 6 m. Porém, quanto maior a profundidade, maior será a deflexão do eixo e maior será o risco de vibração. Se a profundidade ultrapassar 2,5 m, deverá ser adicionado um rolamento guia intermediário (bucha de borracha). Se a profundidade exceder 4 m, recomenda-se escolher uma velocidade baixa de 980 rpm para reduzir perturbações. Se a profundidade exceder 6 m, geralmente, a instalação vertical não é recomendada e deve-se considerar bombas submersíveis ou instalações verticais de vários{10}}estágios.
